激光雕刻切割控制系统
    • TL-B2S
    • TL-B2S

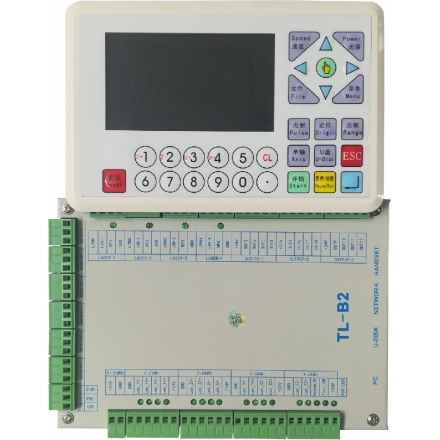

    TL-B2S

    • TL-B2S是针对双头异步切割机开发的一款高端运动控制系统,适合大型裁床,全景摄像切割异步双头,或异步双头+互移4头同时加工。产品功能丰富,界面外观全新设计,具有更好的抗干扰能力,速度快,精度高。
    产品概述 产品规格
    ● DC24V/2A供电
    ● 采用32位高速浮点嵌入式ARM+FPGA架构,128M Flash,32M RAM,12路通用输出,20路通用输入,TLL电平
    ● 配备4.3寸,分辨率480×272液晶显示屏
    ● 可实现7轴电机控制(X1、Y1异步头1,X2、Y2异步头2,Z1、Z2用于旋转刀升降或同步双头运动(双头互移机型)、U用于送料或平台升降),电机轴脉冲频率可高达1MHZ
    ● 支持4路激光控制,TTL电平,激光控制输出电压0~5V可调,PWM输出1K~100K可调,占空比0~100%可调
    ● 支持USB2.0接口,支持电脑USB通讯,支持U盘读写文件
    ● 支持100Mbps网络通讯
    ● 支持Y向或X向异步机型,支持双头互移+双横梁异步机型(4头),支持旋转刀异步切割,支持异步双头错位补偿
    ● 支持旋转刀切割功能,具备旋转高度补偿
    ● 支持自动吹气、自动对焦、脚踏开关、安全保护、加工信息统计等功能,设备运行过程中,断电记忆续调功能,以适应大文件加工的过程中灵活设置
    ● 支持中文简体,英文,中文繁体,韩语,俄语,意大利语,西班牙语,葡萄牙语,越南语等多国语言
    产品配件:
    1.TL-B2S主板
    2.TL-B2S面板
    3.方口USB线*1, PC延长线*1, U盘延长线*1, 交叉网线*1, 网络延长线*1, 面板通讯线*1
    4.冲压件(套)*1

    尺寸:
    主板: 182.0mm*147.4mm
    面板: 182.0mm*120.0mm(前),145.5mm*100.8mm(后)
